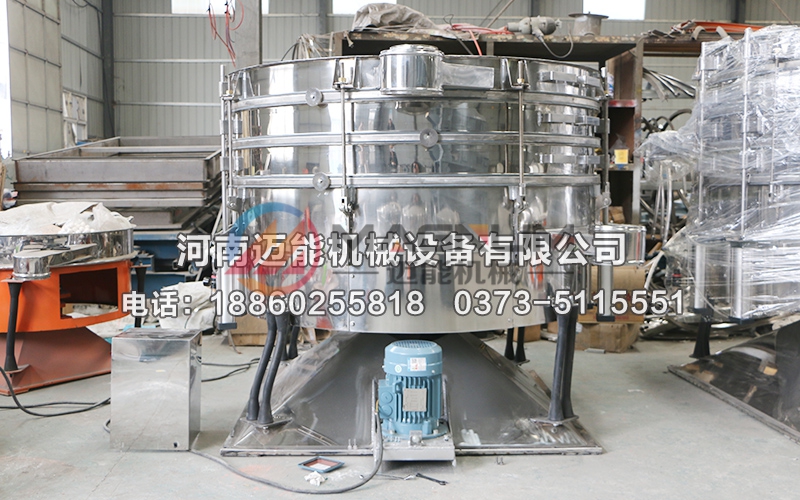

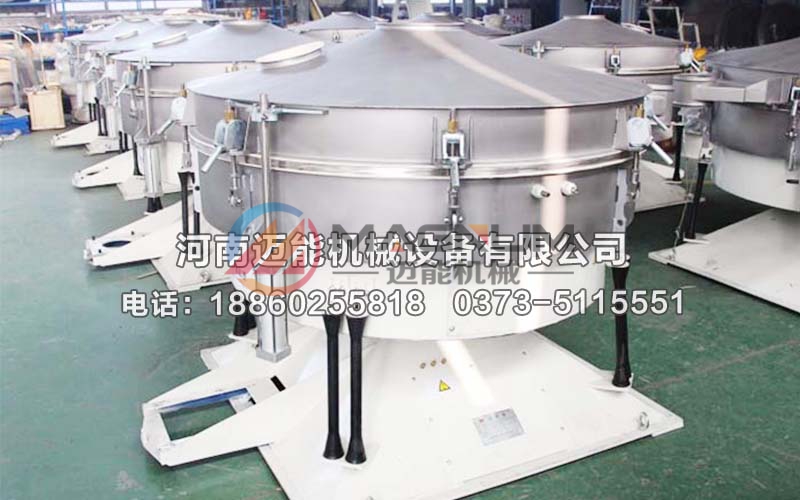

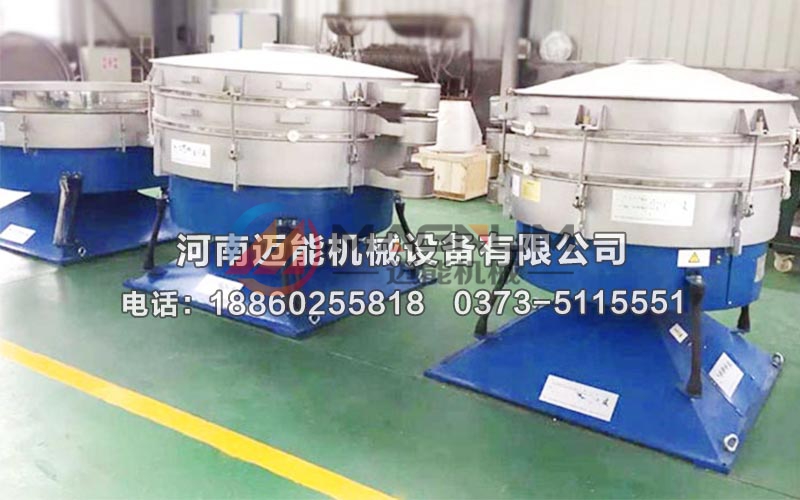

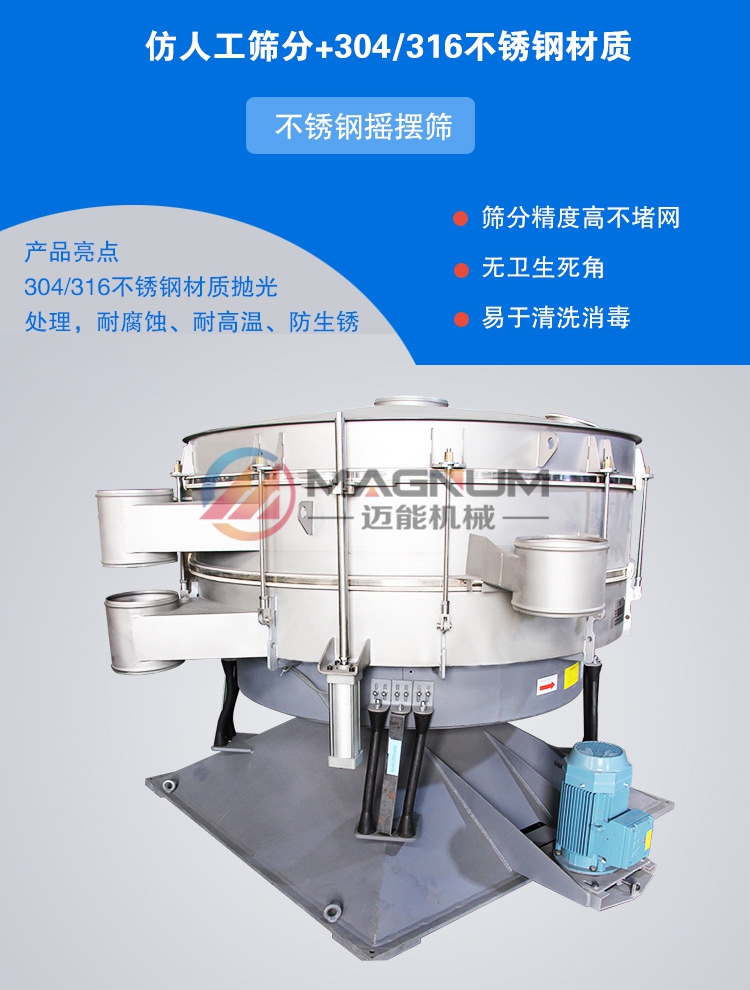

圓形搖擺篩概述：

　　圓形搖擺篩的設計是為了滿足大產量，高精度篩分的廠家而特殊設計的一種高效篩分機，最簡單的篩分是雙眼注視雙手篩分。圓形搖擺篩分機就是對此的機械模擬，它是目前最有效的模擬了人工篩分運動的有效原理（篩分精度、效率、篩網壽命均是常規圓篩的5－10倍），符合所有精細與超細范圍的粉末與微粒狀物料，特別適合難以處理的物料。

圓形搖擺篩結構原理：

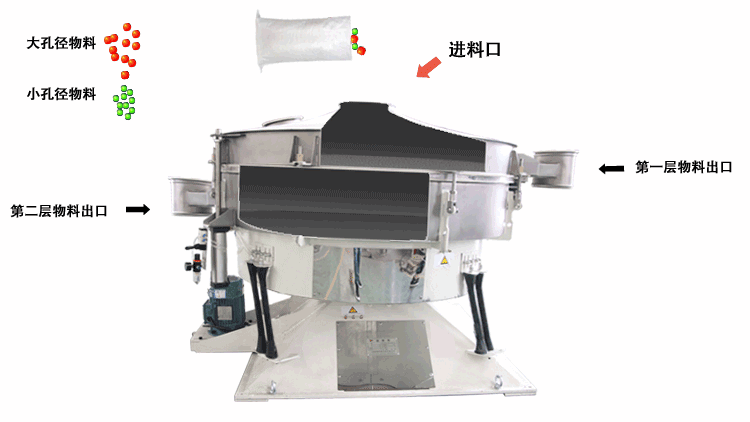

       從運行軌跡來看，圓形搖擺篩是一種非線性慣性振動篩，基本的回轉運動與人工篩分相類似。偏心率從25到40mm可調，低速V型皮帶驅動從120到 360rpm可調。每一種產品的停留時間可以通過搖擺篩的徑向與切角朝驅動軸線方向進行調整。因此建立水平與拋擲三維翻滾運動。物料從中心到外緣在整個篩面上均勻分散，從而以螺旋運動往軸向傳播。細小顆粒從而完成了整個篩分過程。水平與垂直加速度隨著粒子的運動而增加，接近篩孔尺寸的顆粒隨之成功分離；較 大顆料被運送到出口處，出口處由一個可調節的導向裝置控制流量中，該導向裝置是控制物料停留時間的另一個因素。此次過程在每篩層之間重復進行。

       圓形搖擺篩是由普通電機傳動作基本的回轉運動與人工篩分相類似，使物料在篩網上形成水平與拋擲三維翻滾運動，從中心到外緣在整個篩面上均勻分散，從而以螺旋運動往軸向傳播，調整擺振體上面的經向角和切向角可改變物料在網面上的運動軌跡。

圓形搖擺篩特點：

1、高達5倍的單位面積產出；

2、精確到6級分離，篩分透網率高達90％一99％；

3、使用硅橡膠球、超聲波、轉輪刷等高效清網裝置系統，篩孔不會堵塞；

4、密閉除塵，操作安全；

5、加速度比振動篩低4.5倍；

6、篩分零件壽命提高而維護減少；

7、噪聲＜75分貝；優化重理均衡，地基動態負荷低。

8、設計精巧，結構獨特，有利于提高設備使用壽命，降低運行及維修成本。

9、采用低頻率，小負荷工作，動力系統對設備及物料作用小。

10、設備相對體積小，重量輕，安裝簡單，維修方便且動力消耗少，噪聲污染小。

11、相對處理量大，篩分效率高，搖擺篩篩分精度一般在95%以上。

12、全封閉結構，而且密封效果好，基本不存在物料粉塵污染現象。

13、出料口可在360°圓周內任意調定，便于工藝布置。

14、篩網更換方便，可滿足一般物料的干，濕式分級要求。

15、篩面可方便地加設清網裝置，可有效解決篩面堵塞問題。

圓形搖擺篩優勢:

1、圓形搖擺篩可以實現精確的粗細顆粒分級圓形搖擺篩可以實現精確的粗細顆粒分級，并且隨著垂直加速度的增大而使細顆粒的產品能夠有效的通過篩網表面。

2、圓形搖擺篩可以篩分大至6個粒度，篩體直徑在600mm-2600mm之間。圓形搖擺篩舒緩的加速配合低速運轉以確保物料始終滾動在篩面的表面，尤其對于干燥的，低密度的顆粒，還能有效減少高研磨性的產品對篩子本身（尤其是篩網）的磨損。

3、有效減少維護時間，費用圓形搖擺篩快至15分鐘簡單快捷的拆分和安裝，很少重復的軸承潤滑，同時可保證設備24小時滿負荷的連續運行。圓形搖擺篩可舒緩的加速和較低的受力從而延長了篩網壽命，為用戶節省了一筆不小的費用。

4、圓形搖擺篩擁有較低的噪聲圓形搖擺篩是運用簡單的模塊設計降低能量的消耗，使搖擺篩的造影始終控制在60-70分貝之間，既保證了在流暢安靜的環境中運行，又不會對人體造成危害。

5、圓形搖擺篩采用的防塵操作圓形搖擺篩采用的是的防塵操作，除了已有的通風系統外，對于搖擺篩來說不需要空氣凈化器以及粉塵收集的裝置。

6、圓形搖擺篩高效的清網裝置系統:

精細篩網的網眼經常被顆粒、粉塵或靜電聚集堵塞，這會影響篩分設備的工作性能并對篩分機的篩分精度有所影響。因此根據不同的篩分產品選擇相應的清網裝置系統具有重要的意義。振威搖擺篩分機采用圓形層疊式構造并具有三維運動效果， 非常容易安裝各類清網裝置系統。

圓形搖擺篩使用與維護：

1、開機作業首要檢查的就是機體艙內有沒有雜物，也就是說需要清理一切閑雜物品。

2、定期檢查各個部件的螺絲是否上緊。

3、查看電源電機等配件能否正常工作。

4、嚴格按照使用說明來結束作業流程，不要改變作業步驟。

5、篩機周邊環境要保證整潔，盡量不要與粉塵有所沾染。

6、篩機四周不要放與其不相干的東西。

圓形搖擺篩安裝注意事項：

1、圓形搖擺篩必須放在水平地面或者水平平臺上，用膨脹螺絲固定緊搖擺篩基座；

2、調整出料口的位置，以適應現場出料方位的要求；

3、檢查篩框中是否有雜物；

4、用三相380V電源線連接電機，切勿缺相；

5、接通電源后，保證篩體沿順時針方向擺動；

以上各項檢查正常后方可起動電機，并空運轉10分鐘左右，觀察檢查如下各項：

1、沒有異常聲音；

2、基座固定穩固，緊固件無松動，篩體擺動靈活；

3、三角皮帶張緊適中。

圓形搖擺篩使用中注意事項：

1、進料要求勻速均勻。

2、設備正在運行時，不要試圖去將它清洗，注油脂或調整。

3、維修或調整搖擺篩時，先切斷電源總開關。

4、如果物料排出不暢發生堵塞情況，則應停機，查看物料是否將篩網堵住。

5、停機后待篩體停穩后方可重新啟動。
